55KW Maszyna do klejenia folderów kartonowych 420mm-1700mm Klejarka do folderów pudełkowych

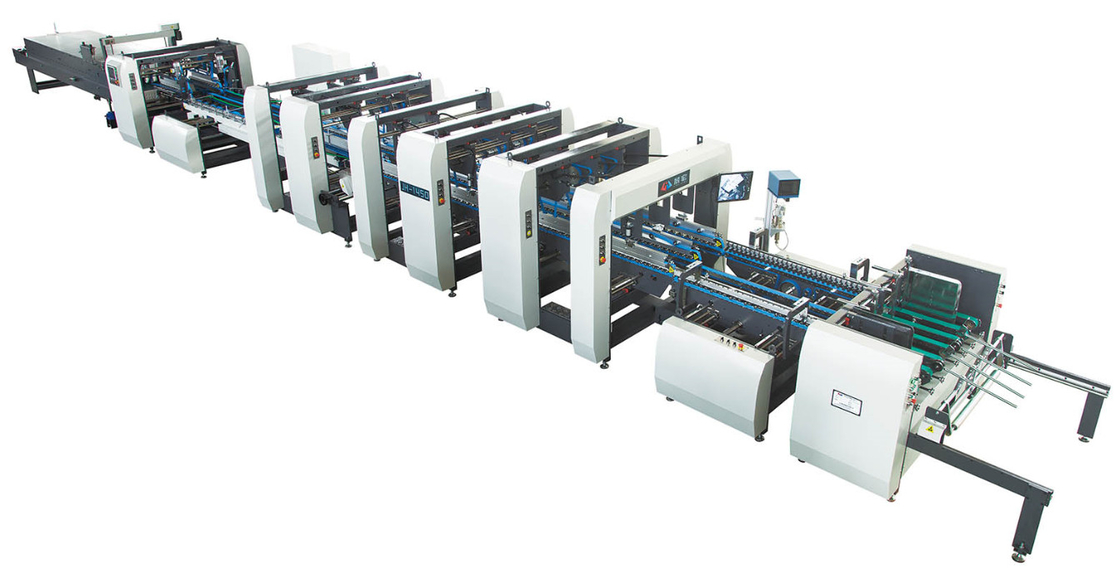

JH-1700 Automatyczna sklejarka do tektury

SZYBKA AUTOMATYCZNA SKŁADARKO-SKLEJARKA

JH-1700F-PCW

1. Opis produktu

JHF-1700F-PCW to wielofunkcyjny model, odpowiedni głównie do opakowań średniej wielkości, tektury 300g -800g, opakowań z tektury falistej 1mm-10mm, podwójnego składania i dna haczykowego;ta maszyna może również wytwarzać podwójnie laminowane i pięciowarstwowe wykrawanie płaskie E, CBA lub wykrawanie obrotowe na bazie wody z rowkowanym, falistym, podwójnym, haczykowatym modelem, cała maszyna ma bardziej zróżnicowane zmiany, proste debugowanie, prosta i wygodna obsługa.Ta maszyna jest wyposażona w unikalny lokalizator korekcji tektury, urządzenie do ciągłego zatrzaskiwania pudełek.Przyjmuje terminal dotykowy i system operacyjny PLC (opcjonalnie system zdalnej diagnostyki online).Wyposażona w system operacyjny zdalnego sterowania, struktura przekładni przyjmuje zgrupowaną niezależną przekładnię silnika, stabilną pracę, brak hałasu, a nacisk górnego pasa jest regulowany pneumatycznie.Jest stabilny i wydajny oraz w pełni spełnia potrzeby humanizowanej operacji.Ta maszyna jest produkowana zgodnie z europejskimi normami CE.TenMaszyna jest wyposażona w system 4/6-punktowy.

2. Parametry techniczne:

A. Specyfikacja JHF-1700F-PCW:

1) Obowiązująca jakość papieru: biały karton (300-800 gsm), licowany i laminowany E, C/B/A.pięciowarstwowa tektura falista

2. Metoda podawania papieru: z taśmą ssącą prawidłowo, automatycznie i w sposób ciągły
3. Prędkość mechaniczna klejenia (MAX): 250m/min
4. Szerokość pudełka: 420mm-1700mm
5. Wymiary mechaniczne (długość×szerokość×wysokość/MM): 28000×2440×2000/MM
6. Klej: rozpuszczony
7. Masa całkowita (w przybliżeniu): 19,5 T
8. Wymagana moc: około 55KW

9) Funkcja zapobiegająca zaczepianiu

10) Edobrzekontrola i sześć pistoletów do klejenia.

B. Komponenty:

Podzielona jest na sześć modułów: sekcję podającą, sekcję wyrównywania bocznego, sekcję antyhaczykową, moduł falcująco-formujący, moduł prasująco-liczący, sekcję przenośnika.

• Sekcja podajnika:

Składa się z 7 pasów podających papier ssący o szerokości 60mm;10 mm metalowa płytka jest regulowana poziomo, aby ustawić szerokość, a wytłaczane kółko prowadzące prowadzi taśmę wyjściową papieru;po lewej i prawej stronie znajdują się przegrody, które można przesuwać w lewo iw prawo zgodnie ze stylem produktu;Dział podawania papieru wyposażony jest w trzy noże wyjściowe papieru.Nóż do papieru dostosowuje asymetryczną długość zgodnie z rzeczywistą próbką;urządzenie ssące współpracuje z silnikiem w celu szybkiego, łatwego i ciągłego automatycznego podawania papieru.Sekcja podawania papieru może układać papier na wysokości 400 mm, a górne ciśnienie podawania jest pneumatyczne, aby zapewnić płynne podawanie papieru falistego.Operator może sterować przełącznikiem podawania papieru w dowolnym obszarze roboczym.

• Sekcja wyrównania bocznego:

Struktura trójpłytowa przyjmuje zasadę wskaźnika nacisku i wskaźnika bocznego, który może korygować przekrzywiony karton, aby zapewnić płynne i płynne podawanie.

• Anty-hak

Struktura trójpłytowa, górny pas jest głównym typem napędu, aby zapewnić płynne przenoszenie papieru.Dolny pas ma 50 mm, górny pas ma 30 mm, a górny pas dociskowy porusza się pneumatycznie w górę iw dół, aby dostosować się do różnych grubości tektury.Wyposażony w system anit-hook, współpracował z systemem 4/6-punktowym, aby upewnić się, że formowanie pudełka jest dobre.

• Anty-hak:

Struktura trójpłytowa, górny pas jest głównym rodzajem napędu o szerokości 30 mm, a dolny pas ma szerokość 50 mm, aby zapewnić płynny transport papieru.

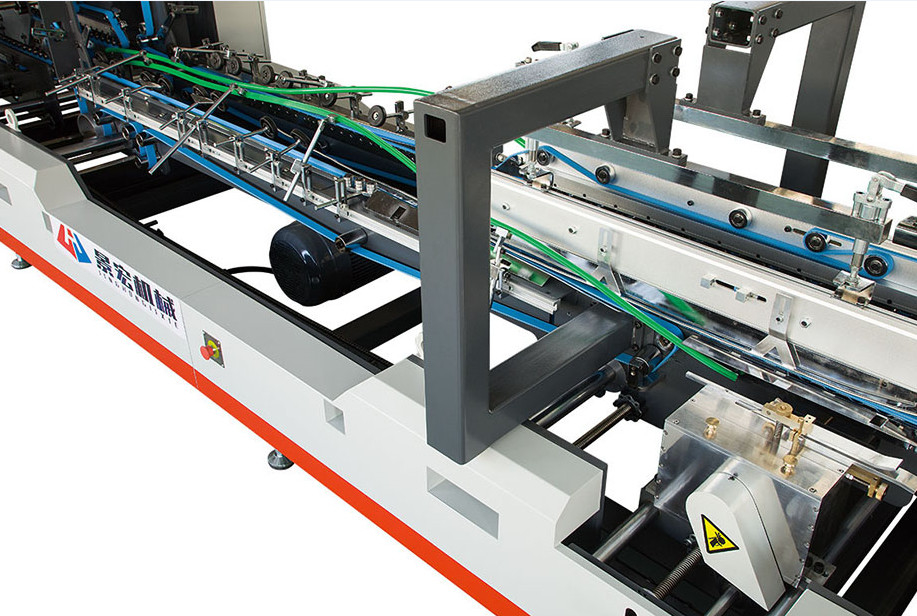

• Składany moduł formujący

Struktura trójpłytowa, górny pas jest głównym typem napędu, aby zapewnić płynne przenoszenie papieru.Składa się z pasa dolnego o szerokości 50 mm i kul o szerokości 60 mm;lewa i prawa strona są zakończone drugą linią zagięcia 180 stopni, a czwarta linia zagięcia 180 stopni jest całkowicie połączona;lewe i prawe koła prowadzące dostosowują się do różnych pozycji, aby płynniej dopasować składane pudełko;dolne łożysko podtrzymuje i prowadzi pas, aby działał prawidłowo.Taśma składana jest napędzana niezależnie, a prędkość taśmy składanej można regulować niezależnie, dzięki czemu produkt nie będzie miał niewspółosiowości kleju.

• Moduł prasy i liczenia:

Górna i dolna przekładnia może regulować długość;i jest wyposażony w urządzenie wyrównujące do korygowania błędów generowanych podczas procesu składania kartonu, a linię składania po obu stronach kartonu można spłaszczyć i skorygować, gdy pięciowarstwowe pudełko jest wytwarzane przez urządzenie spłaszczające.Przy produkcji pudełek na pastę dolną wyposażona jest w pneumatyczną blokadę czołową.Ciągła metoda automatycznej akumulacji pudeł zapewnia, że ​​pudełko jest starannie wprowadzane do działu transportu;przyjmuje automatyczne urządzenie licznika elektrycznego;jest wyposażony w system ciśnieniowy i ciśnieniowy system przenoszenia.Koło dociskowe można regulować w zależności od różnych typów pudełek i jakości papieru, aby prasowanie pudełek było doskonalsze.

• Sekcja przenośnika:

Przyjmując niezależną górną i dolną główną strukturę transmisyjną, górna taśma dociskowa może poruszać się do przodu i do tyłu w zależności od długości kartonu produkcyjnego, wejściowy pas zasilający jest miękki i umiarkowany i nie zmiażdży gotowego produktu;zrównoważone tłoczenie, staranne przenoszenie, zapewniające doskonałą jakość;prędkość części przenoszącej jest dopasowana do prędkości roboczej głównej maszyny.Urządzenia elektryczne są regulowane automatycznie, można również wybrać obsługę ręczną i prędkość;istnieją dwa zestawy urządzeń do prasowania z przodu i dociskania papieru.Debugowanie i obsługa są proste i wygodne w regulacji.

3. Lista głównych części

4. Lista części zamiennych
