350g-800g Automatyczna składana maszyna do klejenia kartonów

SZYBKA AUTOMATYCZNA SKŁADARKO-SKLEJARKA

JH-1450AC

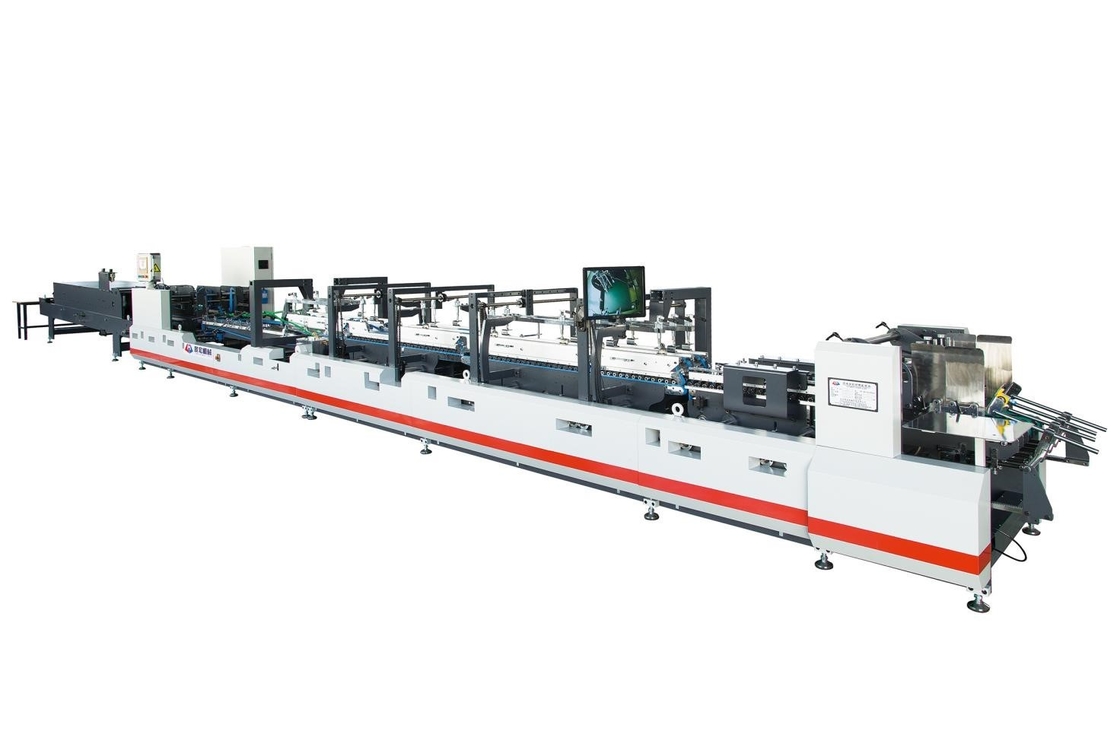

JH-1450 Automatyczna sklejarka do tektury

1. Wstęp

JH-1450AC to maszyna średniej wielkości, odpowiednia głównie do opakowań średniej wielkości, tektury 350g-800g, opakowań z tektury falistej 1mm-5mm, opakowań kartonowych dwuczęściowych;ta maszyna może również produkować podwójnie laminowane i E, CBA płaskie wykrawanie lub drukarkę na bazie wody, obrotowe wykrawane podwójne pudełko, cała maszyna ma więcej zmian, proste debugowanie, prostą i wygodną obsługę.Ta maszyna jest wyposażona w unikalny lokalizator korekcji papieru, urządzenie do przycinania, urządzenie do ciągłego układania pudełek.Przyjmuje terminal dotykowy i system operacyjny PLC (opcjonalnie system zdalnej diagnostyki online).System operacyjny zdalnego sterowania, operator może kontrolować zakres pracy maszyny, aby zatrzymać się w dowolnym obszarze roboczym, wyposażony w wyświetlacz komputerowy, przekładnia jest niezależnym napędem motoreduktorowym, trwała, cicha, wyposażona w elektryczny panel sterowania, stabilna i wydajna, w pełni zaspokoić potrzebę operacji humanizowanej.

2. Parametry techniczne:

A.Specyfikacja JH-1450AC:

• Obowiązująca jakość papieru: biała tektura (350-800 gsm), laminowana E, tektura falista CBA.
• Sposób podawania papieru: z taśmą ssącą prawidłowo, automatycznie iw sposób ciągły
• Szerokość pudełka: 420mm-1450mm
• Rozmiar mechaniczny (dł. × szer. × wys./gł.): 16,488 × 2,3 × 1,6
• Klej: rozpuszczony
• Całkowita waga (w przybliżeniu): 8T
• Wymagana moc: około 23KW
• Prędkość mechaniczna: 240m/min

B. Komponenty:

Podzielona jest na siedem modułów: sekcję podającą, sekcję wyrównywania bocznego, sekcję klejenia, sekcję antyhaczykową, sekcję składania i formowania, sekcję prasująco-zliczającą, sekcję przenośnika.

• Sekcja podajnika

Składa się z 7 pasów podających papier ssący o szerokości 60mm;10 mm metalowa płytka jest regulowana w poziomie, aby ustawić szerokość, a taśma wyjściowa papieru jest prowadzona przez rolki;przegrody są ustawione po lewej i prawej stronie, aby dostosować lewą i prawą stronę do stylu produktu;dział podawania papieru jest wyposażony w trzy noże wyjściowe papieru do regulacji asymetrycznej długości zgodnie z rzeczywistą próbką;urządzenie ssące współpracuje z silnikiem, aby szybko i łatwo, w sposób ciągły i automatyczny prawidłowo podawać papier.Sekcja podawania papieru może układać papier do wysokości 400 mm, a górne ciśnienie podawania papieru jest pneumatyczne, aby zapewnić płynne podawanie papieru falistego.Operator może sterować przełącznikiem podawania papieru w dowolnym obszarze roboczym.

• Sekcja wyrównania bocznego

Struktura dwupłytowa przyjmuje zasadę wskaźnika nacisku i wskaźnika bocznego, który może korygować przekrzywiony karton, aby zapewnić płynne podawanie.

• Sekcja Klejenia

Wszystkie cylindry z klejem można ładować i rozładowywać;dolny cylinder kleju jest wyposażony w lewy i prawy, a pojemność jest duża, którą można wybrać w zależności od aktualnej sytuacji;objętość pasty w cylindrze z klejem jest regulowana, stabilna i łatwa w utrzymaniu;grubość dostarczonego koła klejącego wynosi 10 mm-20 mm, a także można go dostosować wymaga wyboru;cylinder kleju jest wykonany z mocnych i trwałych materiałów, aby zapewnić zakończenie funkcji klejenia.

• Sekcja antyhaczykowa:

specjalnie zaprojektowany system narożny 4/6, który jest napędzany przez precyzyjny system sterowania serwomechanizmem.W ten sposób realizuje specjalne funkcje składania, takie jak dolna, przednia blokada i narożnik 4/6, które mogą spełniać funkcje różnych okładek i pudełka narożnego 4/6.

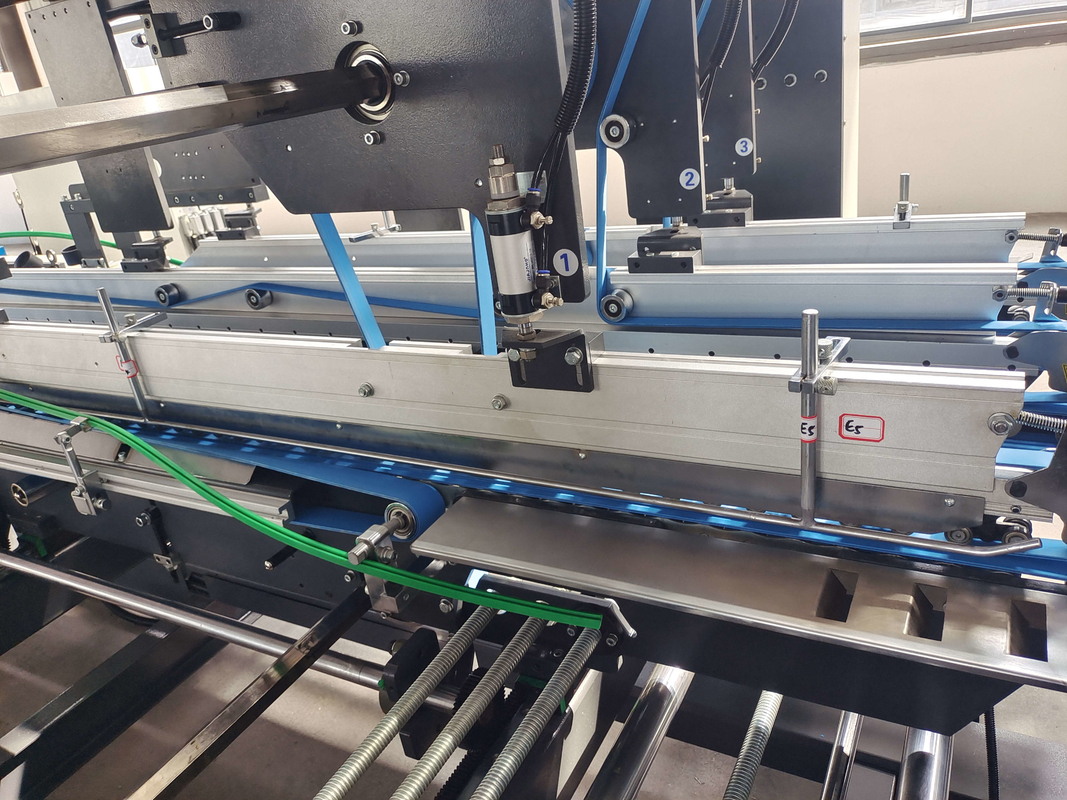

• Sekcja Składania Formującego

Struktura trójpłytowa, górny pas jest głównym typem napędu, aby zapewnić płynne przenoszenie papieru.Składa się z pasa dolnego o szerokości 50 mm i pasa zwrotnego o szerokości 60 mm;lewa i prawa strona są zakończone drugą linią zagięcia 180 stopni, a czwarta linia zagięcia 180 stopni jest całkowicie połączona;lewe i prawe koła prowadzące dostosowują się do różnych pozycji, aby płynniej dopasować składane pudełko;dolne łożysko podtrzymuje i prowadzi pas, aby działał prawidłowo.Górna płyta pasa dociskowego może przesuwać się w górę iw dół, aby dostosować się do różnych grubości tektury.

• Sekcja prasy i liczenia

Długość górnej i dolnej przekładni jest regulowana;ciągła metoda automatycznej akumulacji pudeł zapewnia, że ​​pudełka są starannie wprowadzane do części transportowej;przyjęto automatyczne urządzenie licznika elektrycznego;jest wyposażony w system ciśnieniowy i ciśnieniowy system przenoszenia.Nacisk można regulować w zależności od różnych typów pudełek i jakości papieru, aby prasowanie pudełek było doskonalsze.

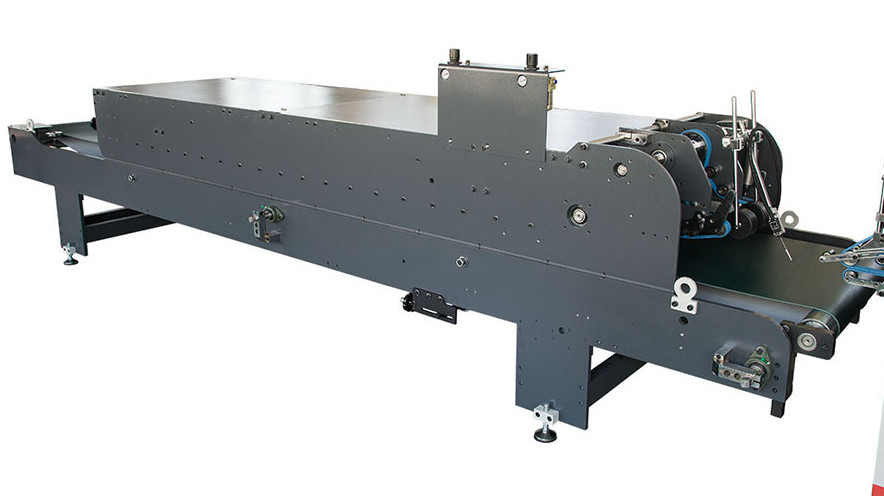

• Sekcja przenośnika:

Wyposażony w przednią przegrodę i funkcję ciągłego pchania, błędy w procesie składania kartonu mogą być korygowane.Pas wejściowy przyjmuje niezależną górną i dolną główną strukturę przekładni.Pas wejściowy jest miękki i umiarkowany i nie zmiażdży gotowego produktu;cała część przenosząca może poruszać się tam iz powrotem;równomiernie sprasowane i starannie przenoszone, aby zapewnić doskonałą jakość;prędkość części przenoszącej może być automatycznie dostosowywana do prędkości roboczej głównej maszyny i urządzenia fotoelektrycznego.Prędkość jest regulowana w trybie pracy ręcznej;zestaw funkcjonalnych urządzeń składa się z gumowych kółek.

3. Lista głównych części

4. Lista części zamiennych

LISTA OPCJONALNA:

• System kontroli
• System natrysku kleju z czterema kontrolkami i dwiema głowicami
• Dwie głowice do taśmy dwustronnej
• Podwójny pistolet plazmowy
• Pasta do okien
