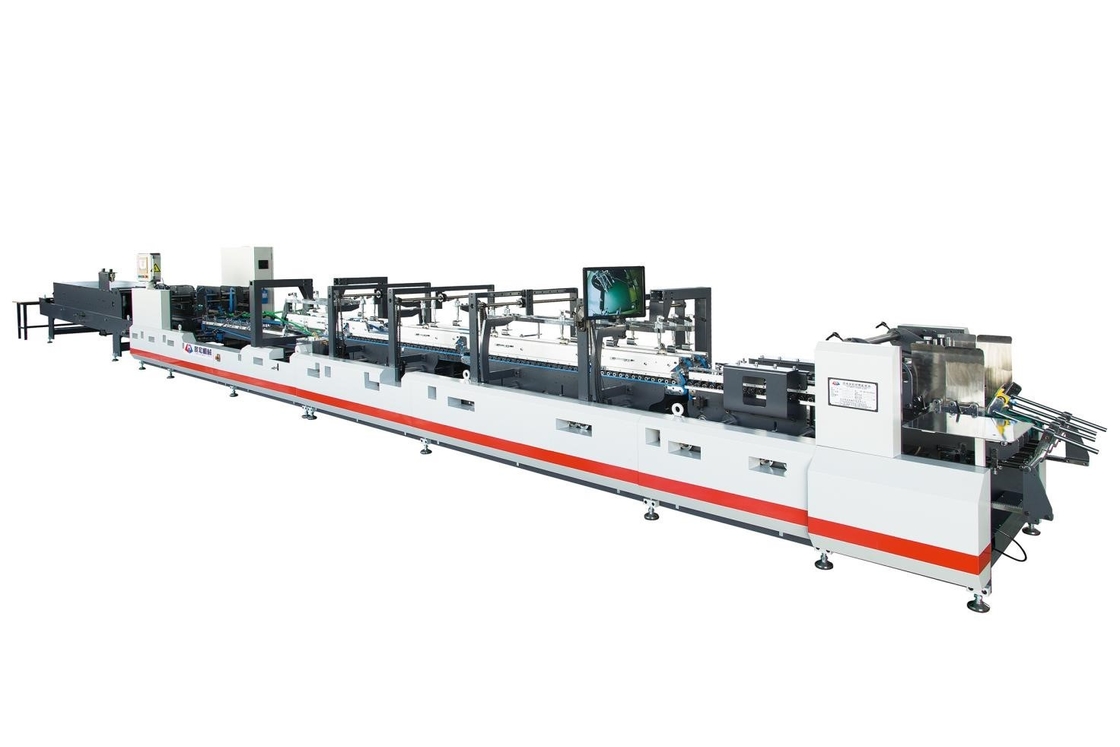

Ekran dotykowy o szerokości 1100 mm Sklejarka do kartonów o niskim poziomie hałasu

SZYBKA AUTOMATYCZNA SKŁADARKO-SKLEJARKA

JH-1100-PCW

JH-1100 Szybka automatyczna sklejarka do folderów

1. Wstęp

▪Ta maszyna przyjmuje wielorowkową strukturę przekładni pasowej, niski poziom hałasu, stabilną pracę i prostą konserwację;

▪Silnik tej maszyny przyjmuje sterowanie falownikiem, automatyczną regulację prędkości, stabilną oszczędność energii;

▪Operacja polega na jednostronnej regulacji pręta zębatego, co jest proste i wygodne (automatyczna regulacja za pomocą silnika jest opcjonalna);

▪Wyjście papieru przyjmuje wiele grubych pasów wyposażonych w silniki wibracyjne, aby zapewnić ciągłe, dokładne, automatyczne i podawanie papieru;

▪Segmentowa górna płyta pasa, w połączeniu ze specjalną konstrukcją, może być dostosowana do potrzeb produktu bez napinania pasa;

▪Specjalna konstrukcja górnej płyty pasa może skutecznie chronić elastyczny napęd i uniknąć uszkodzeń spowodowanych niewłaściwą obsługą;

▪Zapewnij dolny cylinder kleju, który przyjmuje pręty zębate do regulacji lewej i prawej strony cylindra kleju, który jest łatwy w obsłudze (należy wybrać odpowiedni system natryskiwania kleju);

▪Użyj ekranu dotykowego i systemu sterowania PLC, systemu operacyjnego zdalnego sterowania, wyposażonego w liczenie fotoelektryczne, liczenie ilościowe, wyposażone w automatyczne urządzenie do kopania papieru;urządzenie atramentowe, bardziej wszechstronne funkcje;

▪Stół dociskowy transportu przyjmuje specjalne materiały, reguluje ciśnienie za pomocą ciśnienia powietrza i jest wyposażony w pas gąbkowy, aby zapewnić doskonały produkt;

▪Jeden klucz sześciokątny może regulować wszystkie akcesoria regulacyjne, łatwe w obsłudze;

▪Ta maszyna może produkować dwu- i czterokrotnie składane kartonowe i laminowane pudełka do pakowania;

▪Ta maszyna może dodać funkcje czterech/heksadecymalnych pudełek.

2. Parametry techniczne:

A.Specyfikacja JH-1100-PCW:

• Obowiązująca jakość papieru: biały karton (250-800 gsm), karton do kartonu laminowanego,pojedyncza ścianka fali E i F.
• Metoda podawania papieru: za pomocą taśmy ssącej prawidłowo, automatycznie i w sposób ciągły
• Szerokość pudełka: 130mm-1100mm
• Rozmiar mechaniczny (dł. × szer. × wys./MM): 2100 mm×1800 mm × 1450 mm
• Klej: rozpuszczony
• Masa całkowita (w przybliżeniu): 8,5 T
• Wymagana moc: około 28KW
• Prędkość mechaniczna: 450m/min

B. Komponenty:

Jest on podzielony na siedem modułów: sekcję podającą, sekcję wyrównującą, sekcję wstępnego składania, ahaksekcja składająca, sekcja formująca, sekcja prasy i sekcja przenośnika.

• Sekcja podajnika

▪ Część podająca papier posiada niezależny silnikowy układ napędowy, a tryb podawania papieru jest zsynchronizowany z hostem;

▪ Siedem taśm podających papier o grubości 30mm;10 mm metalowe płytki są regulowane poziomo, aby ustawić szerokość;

▪ Koło prowadnicy mocy wytłaczania prowadzi taśmę wyjściową papieru;lewa i prawa strona są wyposażone w przegrody do regulacji lewej i prawej strony zgodnie ze stylem produktu;

▪ Wyposażony w trzy noże do wyrzucania papieru dla sekcji papieru w celu dostosowania asymetrycznej długości zgodnie z rzeczywistą próbką;

▪ Urządzenie wibracyjne współpracuje z silnikiem w celu dokładnego i szybkiego podawania papieru w sposób ciągły i automatyczny;

▪ Sekcja podawania papieru może układać papier o wysokości do 400MM, wyposażona w urządzenie odpylające z wełnianym kołem zapewniającym płynne podawanie papieru;

▪Operator może sterować przełącznikiem podawania papieru w dowolnym obszarze roboczym;

• Sekcja wyrównania

▪ Karton wysłany przez część podającą papier może zostać poprawiony przez część korekcyjną, aby zapewnić dokładność przenoszenia.

▪ Docisk górnego napędu można regulować w górę iw dół, aby dostosować go do różnych grubości tektury

• Sekcja składania wstępnego:

▪Specjalna konstrukcja może wstępnie złożyć pierwszą linię zagięcia o 180 stopni i trzecią linię zagięcia o 165 stopni.Ułatw otwieranie pudełka;

▪Można go zmodernizować, aby zainstalować cztery/sześć systemów zapobiegających haczykom (urządzenie opcjonalne).

• HakSekcja

▪Wyposażony w dolną kombinację haczyków, mechanizm regulacji, idealną i elastyczną konstrukcję, szybką i łatwą obsługę.

▪Segmentowa górna płyta pasa w połączeniu ze specjalną konstrukcją umożliwia regulację rozszerzania i kurczenia w zależności od potrzeb produktu, bez konieczności napinania pasa.

▪Dolny cylinder kleju jest wyposażony po jednym z każdej strony, pojemność jest duża i jest wybierana zgodnie z rzeczywistą sytuacją;objętość kleju w cylindrze z klejem jest regulowana, stabilna i łatwa w utrzymaniu;grubość dostarczonego koła klejowego wynosi 4 mm i można go również wybrać zgodnie ze specjalnymi wymaganiami klienta;cylinder kleju jest mocny, trwały materiał ze stali nierdzewnej;

▪Dolny klej jest uzupełniony czterema zestawami hakowych urządzeń dennych.

▪Dolny pas ma 30 mm, górny pas ma 20 mm, a górna płyta pasa dociskowego może poruszać się w górę iw dół, aby dostosować się do różnych grubości tektury.

• Sekcja Składania Formującego

▪Druga linia zagięcia ma 180 stopni, a czwarta linia zagięcia ma 180 stopni.

▪Specjalna konstrukcja prędkość lewego i prawego przenośnika taśmowego sekcji składania można regulować indywidualnie, aby skorygować kierunek ruchu pustego pudełka, aby zapewnić proste przenoszenie.

• Sekcja prasowa

▪Użyj licznika fotoelektrycznego, aby automatycznie odebrać papier i dwufunkcyjny system rozpylania wody.

▪Urządzenie wykrywające zacięcie papieru.

▪Regulacja górnego i dolnego pasa jest prosta i łatwa w obsłudze.

▪Thepapierfunkcja klaskania jest opcjonalna.

• Sekcja przenośnika:

▪Lewe i prawe dwupłytowe ruchome pasy prasujące można regulować on-line zgodnie z wymaganiami dotyczącymi układania produktu w stosy, aby poprawić wydajność produkcji.

▪Specjalny dodatkowy pas gąbkowy służy do dociskania wklęsłej części stosu pudełek.

▪Pneumatyczna regulacja ciśnienia, łatwa do regulacji, może skutecznie zapewnić równomierny nacisk dopasowania.

▪W trybie automatycznym jest on powiązany ze współczynnikiem hosta w celu poprawy stabilności układania produkcji.

3. Lista głównych części

4. Lista części zamiennych

LISTA OPCJONALNA:

• System kontroli
• Dwie głowice do taśmy dwustronnej
• Podwójny pistolet plazmowy 10 000 USD
• Klej do okien

Zalecana lista części zamiennych
