3. OPIS KAŻDEJ SEKCJI

Poz.1

ARKUSZ PODAJNIK SFI 108/145 l

Podajnik ze stołem, podawanie arkuszy na zakładkę.

Podajnik zasysa arkusze od tyłu i jest wyposażony w płytę stosu umożliwiającą regulację poprzeczną stosu.Regulowane boczne dysze dmuchawy tworzące poduszkę powietrzną pod arkuszem i gwarantujące prawidłowe podawanie arkusz po arkuszu nawet przy dużych prędkościach.

Z kontrolą podwójnego arkusza.

Poz.2

JEDNOSTKA WYRÓWNANIA BLACH

Arkusze przesuwają się w sposób ciągły z zakładką do jednostki wyrównującej arkusze, dopasowywane do przednich ograniczników do wymaganego zakładki do laminowania, ułożone poprzecznie przez mechaniczne urządzenie do układania bocznego (strona operacyjna), a następnie przyspieszane do prędkości produkcyjnej.

Długość podkładki

0 – 30 mm

Poz.3

CZYSZCZENIE PODWÓJNYCH ARKUSZY ZA POMOCĄ SZCZOTKI I KALENDARZA

1. Czyszczenie szczotka zwentylator ssący i filtr

Dwie przeciwbieżne szczotki ze zintegrowanym systemem odsysania pyłu i filtrem przeciwpyłowym oczyszczają powierzchnię podłoża z wszelkich luźnych zanieczyszczeń.

b) Kalendarz sprzątania arkusza

Kalendarium służy do oczyszczania powierzchni arkusza z zanieczyszczeń (proszek przeciw zasypywaniu itp.).

Podgrzewany chromowany wałek zbiera cząstki i jednocześnie kalandruje arkusze

pomocą odpowiedniego ciśnienia.System zgarniający czyści chromowany wałek w sposób ciągły.Powoduje to mniejsze zużycie kleju.

Poz.4

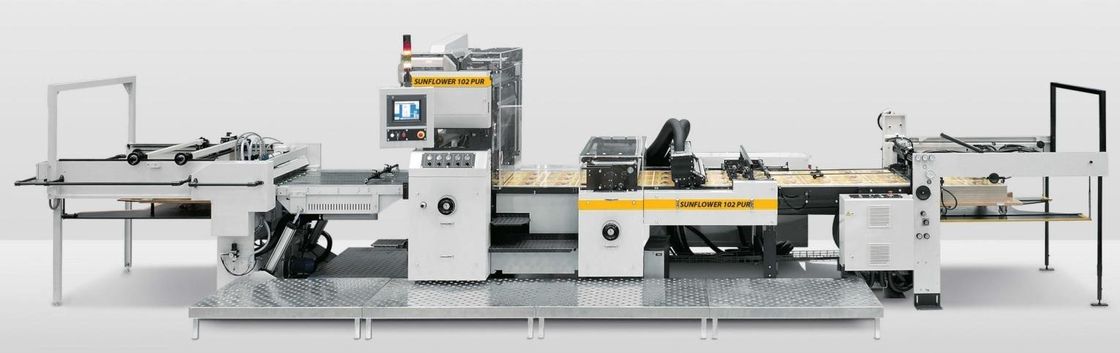

AGREGAT DO LAMINOWANIA Z ODWIJANIEM FOLII, AGREGAT DO KLEJENIA, KALENDARZ DO LAMINOWANIA I SEPARATOR ARKUSZÓW

Laminowaniejednostka, składająca się z:

• system rozwijania folii
• krajarka do folii i zwijanie pozostałej folii

• automatyczne podawanie i dozowanie kleju
• aplikacja kleju
• platforma nożycowa dla łatwego dostępu
• elektronicznie sterowane napięcie folii
• chromowany cylinder do laminowania i gumowany wałek dociskowy
• Obrotowy separator arkuszy HOT KNIFE

Automatyczny system podawania, podgrzewania i dozowania kleju

• system pompowania kleju do beczki 200 l z podgrzewaną płytą nadążną
• podgrzewana rura zasilająca z automatycznie sterowanym zaworem kleju
• kontrola poziomu w zbiorniku kleju

Jednostka powlekania klejem

Pozwalający na równomierne nałożenie określonej ilości kleju 1,8 - 4,0 g/m2 w temperaturze pracy

70 – 90° C i składający się z:

• regulowana rolka szczelinowa
• wałek dozujący z regulacją prędkości dla żądanej ilości kleju
• wałek transferowy
• wałek aplikacyjny
• automatycznie załączający się wałek dociskowy do nakładania kleju
• osłona bezpieczeństwa ze zintegrowanym systemem zasysania zbiornika na klej
•

Jednostka do laminowania

Składa się z chromowanej stalowej rolki i gumowanej rolki dociskowej, oba napędzane niezależnie.Wałki laminujące nie są podgrzewane iw połączeniu z przewidzianym regulowanym ustawieniem szczeliny gwarantują absolutne płaskie ułożenie podłoży niezależnie od ich ciężaru.Zapewnia to wysokie przeciwciśnienie i niskie ciśnienie laminowania, co pozwala uniknąć zniekształceń arkusza.

Jednostka oddzielająca arkusze „Hot-Knife”

Sterowany elektronicznie obrotowy „Hot-Knife” umieszczony bezpośrednio za stanowiskiem laminowania oddziela arkusz folii po arkuszu, niezależnie od szerokości folii i prędkości maszyny.Dokładność separacji mieści się w granicach ± ​​1 mm.

Poz.5

UKŁADACZ ARKUSZY

Do układania w stos oddzielonych laminowanych arkuszy papieru / tektury.Formowanie stosu jest kontrolowane przez przednie i tylne ograniczniki oraz dwa boczne joggery

• System profilowania arkuszy dla arkuszy papieru poniżej 180 g/m2
• Hamulec arkusza sterowany pneumatycznie
• Kontrolowany nawiew powietrza z tyłu i z góry w celu szybkiego układania arkuszy
• Sterowane pneumatycznie boczne joggery do formowania stosu
• Monitorowanie poziomu stosu za pomocą regulowanego pojemnościowego czujnika zbliżeniowego.

Poz.6

SYSTEM KONTROLI

*** System sterowania elektrycznego i PLC wykorzystują Siemens!

Użyj najnowszego sterownika Siemens S7-1200, podajnika papieru, głównego silnika, dostawy, pompy kleju użyj niezależnego programatora PLC.

Poprzez sieć Siemens Profinet w celu uzyskania zdecentralizowanej, scentralizowanej kontroli.Serwo i konwersja częstotliwości są kontrolowane przez sieć Profinet.

Maszyna wyposażona jest w wartość testową oraz programowalny system monitorowania.Lokalnie montowane jednostki nadzoru i systemy napędowe są połączone z głównym sterownikiem za pomocą łącza Ethernet.Zamontowany panel dotykowy z kolorowym wyświetlaczem służy do obsługi całej maszyny.Dodatkowe lokalne elementy obsługowe umożliwiają w razie potrzeby precyzyjny dostęp do odpowiedniego modułu maszyny.

Przejrzysty, schematyczny wyświetlacz operacji prowadzi operatora przez cały cykl ustawiania, produkcji i czyszczenia, za pomocą kolorowych wskaźników i okien tekstowych.

Dołączony system zarządzania zadaniami umożliwia zapamiętywanie ustawień maszyny w przypadku powtarzających się zadań.

Na życzenie kompletny system zarządzania maszyną może zostać doposażony lub dostarczony na żądanie.

Prosta obsługa menu z kolorowym wskazaniem i oknami tekstowymi wspiera operatora.Diagnostyka błędów jest wspierana przez system.

Poz.7

OBSŁUGA PANELU DOTYKOWEGO

Schematyczne wyświetlanie cyklu operacyjnego.Korekty ustawień reklam są dokonywane przez proste dotknięcie ekranu.Stan maszyny jest wskazywany kodem kolorystycznym.

4.WARUNKI PŁATNOŚCI

• 30% zaliczki po potwierdzeniu;70% przez T / T lub nieodwołalną akredytywę na oczach przed wysyłką

5.CZAS DOSTAWY

• 3 miesiące po otrzymaniu zaliczki

6. INSTALACJA

• Instalacja maszyny jest bezpłatna
• Klient jest odpowiedzialny za koszty biletów lotniczych w obie strony, zakwaterowania w hotelu (3-gwiazdkowy hotel), posiłków i transportu lokalnego dla inżynierów.Jeśli

tłumacz jest wymagany, będzie na koncie klienta.

7.GWARANCJA

• Istnieje 1 rok gwarancji (od daty instalacji) na wszystkie części, mechaniczne i elektryczne, z powodu wad produkcyjnych, z wyjątkiem części eksploatacyjnych, takich jak paski, gumowa przyssawka itp. oraz w przypadku „wypadku” lub nieprawidłowego działania.

8.UWAGI

• Wszystkie powyższe ceny i warunki podlegają naszemu ostatecznemu potwierdzeniu
• Ta oferta jest ważna tylko przez 30 dni
